序言
随着信息技术的飞速发展，机柜作为各类设备安装环境的核心基础设施，其设计、制造和安装的标准化显得尤为重要。机柜不仅是设备安装的物理支撑，更是确保设备安全、稳定运行的关键环节。因此，制定科学、合理的设计标准，对于提升机柜的功能性、可靠性和安全性具有重要意义。
本标准的制定旨在规范机柜的设计、制造、安装及使用，确保其在各类应用场景中能够满足设备安装、散热、布线、维护等多方面的需求。通过统一的设计标准，可以有效提升机柜的兼容性、扩展性和可维护性，降低设备运行中的潜在风险，延长设备使用寿命，同时为公司提供统一的技术参考依据。
本标准涵盖了机柜的结构设计、、尺寸规格、承重能力、散热性能、电磁屏蔽、安全防护等方面的要求，适用于非标场景中的机柜设计与应用。希望通过本标准的实施，能够推动机柜的规范化发展，提升整体技术水平，为用户提供更加安全、可靠、高效的机柜解决方案。
本标准在编制过程中参考了各事业部相关技术规范和供应商实践，结合了当前技术发展趋势和用户需求，力求做到科学、合理、实用。希望本标准能够为机柜的设计、制造和使用提供有力的技术支撑。
编制单位：标准化小组
发布日期
实施日期
CATALOG
一.技术要求规范
二.机柜
2.1、机柜台板焊块尺寸及平面度规范
2.2、机柜底板/封板厚度规范
2.3、脚轮脚杯固定块设计规范
2.4、门折边厚度及门锁设计规范
2.5、机柜防护罩钣金折弯规范
2.6、机柜散热设计规范
2.7、机柜方钢设计规范
三.防护罩
3.1、铰链设计规范
3.2、走线桥设计规范
3.3、顶部移动走线装置规范

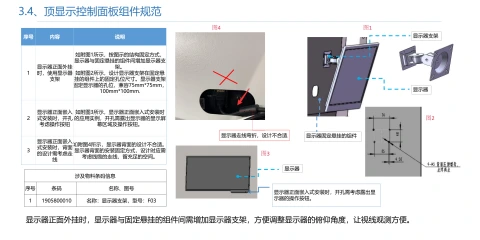

3.4、顶显示控制面板组件规范
四.其他
4.1、抽屉组件设计规范
4.2、亚克力板厚度设计规范
4.3、防辐射亚克力板设计规范
4.4、亚克力固定方式设计规范
4.5、门磁安装设计规范
六.执行与监督
| 总装 | 一级图号 | 名称 | 二级图号-名称 | 一级图号 | 名称 | 二级图号 07-00光路组件 |
| 01 | 机柜 | 01-00机柜组件 01-01机柜 | 07 | 光路 | 07-01扩束镜支架 07-02光具座 07-03其余 | |
| 02 | 防护罩 | 02-00防护罩组件 02-01上防护罩 02-02下防护罩 | 08 | 视觉 | 08-00视觉组件 08-01相机支架 08-02光源支架 08-03其余 | |
| 03 | 平台 | 03-00平台组件 03-01台板 03-02大理石床身 03-03大理石立柱 03-04大理石横梁 03-05其余 | 09 | 读码 | 09-00读码组件 09-01读码器 09-02读码器支架 09-03其余 | |
| 04 | 治具 | 04-00治具组件 04-01下压机构 04-03吸附机构 04-04其余 | 10 | 测距 | 10-00测距组件 10-01测距仪 10-02测距支架 10-03其余 | |
| 05 | 抽尘 | 05-00抽尘组件 05-01喇叭口 05-02固定板 05-03抽尘支架 | 11 | 机械手 | 11-00机械手组件 11-01固定件 11-02夹紧机构 11-03其他 | |
| 06 | XY Z位移台 | 05-04其余 06-00位移台组件 06-01升降机构 06-02直线电机 06-03模组 06-04其余 | 12 | 切割头/ 焊接头 | 12-00准直头组件 12-01反射镜 12-02盖板 12-03其余 |
| 总装 | 一级图号 | 名称 | 二级图号-名称 | |
| 13 | 上料搬运 | 13-00上料搬运组件 13-01上料搬运横梁 13-02上料搬运模组 13-03上料抓手 | ||
| 14 | 下料搬运 | 13-04其余 14-00下料搬运组件 14-01下料搬运横梁 | ||
| 14-02下料搬运模组 14-03下料抓手 14-04其余 | ||||
| 15 | 上料仓 | 15-00上料仓组件 15-01上料仓1 15-02上料仓2 | ||
| 16 | 下料仓 | 15-03其余 16-00下料仓组件 | ||
| 16-01下料仓1 16-02下料仓2 16-03NG仓 | ||||
| 17 | 自动化轨道 | 16-04其余 17-01流道 | 17-00自动化轨道组件 | |
| 18 | 翻转机构 | 17-03其余 18-01翻转台 18-03其余 | 17-02皮带线 18-00翻转机构组件 18-02夹持组件 |
| 序号 | 新物料编码 | 旧条码 | 名称 | 物料 大英 | 图号 | 材料 | 数量 | 单位 | 备注 | 物料属性 是否跳层 | 是否新增 | |||
| AT00004 | ||||||||||||||
| 1142400657 | 底部机架 | 11 | LCK10G-V3.0-01-00 LCK10G-V3.0-01-01 | Q235 防护罩组件02 | 机柜组件01 一 | PCS | 外购 | 否 | 否 | |||||
| AT00005 LCK10G-V3.0-02-00 | ||||||||||||||
| 9 | 1142400664 | 前侧1 | 11 | LCK10G-V3.0-02-01 | Q235 | 1 | PCS | 外购 | 否 | 否 | ||||
| AT00006 LCK10G-V3.0-03-00 | ||||||||||||||
| 70 | 1142400721 | 直线电机拖链安装件2 | 11 | LCK10G-V3.0-03-01 | 平台组件03 Q235 | PCS | 外购 | 否 | 否 | |||||
| AF00007 7LCK10G-V3.0-13-00 | ||||||||||||||
| 73 | 1142400723 | 取料拖链安装板2 | 11 | LCK10G-V3.0-13-01 | 304 | 1 | 上料搬运组件13 PCS | 外购 | 否 | 否 | ||||
| AF0000S 8LCKI0G-V3.0-14-00 | ||||||||||||||
| 95 | 1142400723 | 取料拖链安装板2 | I1 | LCK10G-V3.0-14-01 | 下料搬运组件14 304 | 1 | PCS | 外购 | 否 | 否 | ||||
| AF00009 LCK10G-V3.0-15-00 上料仓组件15 | ||||||||||||||
| 136 | 1042401294 | 料车侧板2 | 10 | LCK10G-V3.0-15-01 | 45 | 2 | PCS | 外购 | 否 | 否 | ||||
| AF00010 LCK10G-V3.0-16-00 | ||||||||||||||
| 184 | 1042401294 | 料车侧板2 | 10 | LCK10G-V3.0-16-01 | 下料仓组件16 45 | 2 | PCS | 外购 | 否 | 否 | ||||
| AF00011 LCK10G-V3.0-06-00 Y轴位移台06 | ||||||||||||||
| 234 | 1042401337 | Z清轨固定块 | 10 | LCK10G-V3.0-06-01 | A6061 | 2 | PCS | 外购 | 否 | 否 | ||||
在机械设计中，各零件和部件模型分别引|用上述名称和图号，不得随意更改变更
| 机柜焊块 | 长 | 平面度 |
| 1000*600 | 0.5 | |
| 1500*600 | 1 | |
| 2000*600 | 1.5 |
机柜焊块平面度推荐值1米内焊块平面度0.51.5米内焊块平面度12米内焊块平面度1.5
2.2、机柜底板/封板厚度规范
1.底板（非封皮）厚度：10mm底板尺寸：按实际需求设计需配重场景：单独配重
2.封板厚度：2mm，适用于防护罩和机柜
2.3、脚轮脚杯固定块设计规范
| 序号 | 尺寸 (mm) |
| 1 | 200*200*10 |
| 2 | 200*200*20 |
| 3 | 200*200*30 |
2.5、机柜防护罩钣金折弯规范
折弯成圆弧：需控制弯曲半径和弧度，对设备精度和操作人员技术要求高，常需专用弯弧设备及特殊模具，过程中要多次调整参数确保弧度均匀光滑。
·折弯成直角：相对简单，一般折弯设备和模具即可一次成型对精度控制要求相对低。
2.6、机柜散热设计规范
要求：
1.机柜散热直接采用风扇散热，考虑空气流通性可以采用过滤网形成对流
2.根据机柜发热量和内部空间，选择合适数量和功率的风扇。一般小型非标机柜可安装2-4个直径为80-120mm的风扇，大型机柜可适当增加。
设计风扇时，需考虑空气流通，风向可采用前进、后出或左进右出的方式，引导空气流向，形成对流
3.1、铰链设计规范
3.3、顶部移动走线装置规范
| 序号 | 使用场景 | 机柜顶部移动走线装置的规定 |
| 1 | 单轴，悬挂光纤、抽 尘管、线缆等。 | 选用窗帘导轨 （承重：单轮约3Kg）， 经济实惠 |
| 2 | 单轴，悬挂光纤、抽 尘管、线缆等。 | 选用单根光轴+直线轴承 （滑动阻力 很小，可有效保护光纤不被拉扯导致 折损，不卡顿，低噪音） |
| 3 | XY轴，悬挂光纤、抽 尘管、线缆等 | 选用3根光轴+3个直线轴承组合形式 滑动阻力很小，可有效保护光纤不 被拉扯导致折损，不卡顿，低噪音）。 |
4.3、防辐射亚克力板设计规范
| 序号 | 激光器波长 | 产品型号 | 防护等级 | 防护波段 | 可见透 射率 | 材质 | 参考价格 400*400*5m m数量100片 |
| 1 | 绿光532nm：紫外355nm | 橙红色 | OD5+ | 190-550nm | 30% | 亚克力 PMMA板 | 432/片 |
| 2 | 深蓝色 | OD6+ | 575-750nm | 25% | 亚克力 PMMA板 | 560/片 | |
| 3 | 紫外355nm；红外/光纤 1064nm | 棕绿色 | OD4+ | 190-420nm; 850-1100nm | 28% | 亚克力 PMMA板 | 432/片 |
| 4 | 紫外355nm；红外/光纤 1064nm | 黄绿色 | OD5+ | 190-450nm; 800-1100nm | 60% | 亚克力 PMMA板 | 560/片 |
| 5 | 紫外355nm；红外/光纤 1064nm | 墨绿色 | OD6+ | 190-450nm; 800-1100nm | 35% | 亚克力 PMMA板 | 560/片 |
| 6 | 紫外355nm；绿光532nm； 红外/光纤1064nm | 茶色/红茶 色 | OD6+ | 190-550nm; 800-1100nm | 15% | 亚克力 PMMA板 | 592/片 |
| 7 | 紫外355nm；红外/光纤 1064nm | 绿色/墨绿 色 | OD6+ | 190-450nm; 800-1700nm | 20% | 聚碳酸酯PC 板 | 560/片 |
| 8 | CO210600nm | 青绿色 | OD6+ | 10600nm | 75% | 亚克力 PMMA板 | 640/片 |
| 9 | 普通无防护亚克力板 | 深茶色 | 无 | 无 | 无 | 亚克力 PMMA板 |
机柜门防辐射亚克力板设计确保设备激光防护板、激光防护窗、激光防护玻璃可全方位防护特定波长的激光和强光，防止激光对眼晴的伤害，防止激光设备在激光焊接、切割、打标过程中飞溅物伤害
4.5、门磁安装设计规范
以上设计规范自2025年3月1日起开始执行，适用于华工激光精密事业群。各事业部工程师需按以上设计要求执行，特殊情况需图纸备注清楚，告知事业部标准化负责人。供应商按图施工，图纸与标准不符，以设计规范为准。品质及标准化部有稽核监督义务。
品质及标准化部每月统计执行数据，对设计部门进行处罚或奖励。
标准如下：
| 序号 | 事项 | 处罚/奖励 | 金额 | 对象 |
| 1 | 供应商未按标准执行 | 处罚 | 200 | 供应商 |
| 2 | 厂内发现未按标准执行 | 处罚 | 200 | 二级产品线 |
| 3 | 未按标准执行出厂造成客诉 | 处罚 | 5000 | 直接责任人：1000 间接责任人：2000 |
| 4 | 错误率最低部门 | 奖励 | 分管领导：2000 二级产品线 |
