单相电气防火限流保护器PRODUCT INSTRUCTION（V1.0）ISO9001质量体系认证企业

防火限流保护器-概述产品需求：电气防火限流保护器专门为了保护低压配电线路中短路、过载等问题研发，可以有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等弊端，当设备发生短路故障时，能以微秒级速度快速灾事故，保障使用场所人员和财产的安全。本产品以工业级微处理器为核心，处理速度高，具有高性价比。产品功能：支持提供高精度的电压、电流和功率等基本测量数据查看，并具有保护检测、历史电能记录、定值越限等功能，通过RS485通讯方式与上位机实现数据交换，可实现智能化的电能管理。应用场景：可广泛应用于学校医院、商场、宾馆、娱乐场所、寺庙、文物建筑、会展、住宅、仓库、幼儿园、养老院、集体宿舍、电动车充电站及租赁式商场商铺、批发市场、集贸市场、甲乙丙类危险品库房等各种用电场所末端干、支路的线路保护。Currentlimiter - Overview

系统拓扑图System extension diagram应用层主机可视化Web可视化手机APP数据层云存储Web可视化感知层防火限流保护器传输层工业边缘网关

基本功能短路保护功能保护器实时监测用电线路电流，当线路发生短路故障时，能在50微秒内实现快速限流保护,并发出声光报警信号。过载保护功能当被保护线路的电流过载且过载持续时间超过动作时间(0~60秒可设)时，保护器启动限流保护，并发出声光报警信号。表内超温保护功能当保护器内部器件工作温度过高时，保护器实施超温保护，发出声光报警信号。过欠压保护功能当保护器检测到线路电压欠压或过压时，保护器发出声光报警信号。配电线缆温度监测功能当被监测线缆温度超过报警设定值时，保护器发出声光报警信号。漏电流监测功能当被监测的线路漏电超过报警设定值时，保护器发出声光报警信号。通讯功能保护器具有RS485通讯接口，可以将数据发送到后台监控系统，实现远程监控。Basic Function

功能作用技术参数实时监测防火限流式保护器能够实时监测受控回路短路电流、电压、电流、频率、温度、剩余电流、遥信状态并显示。报警保护功能防火限流保护器在探测到短路、用电数据越限时，发出声光信号报警，以微秒级时间进行限流保护，保证安全用电。故障提示功能防火限流式保护器在检测到自身故障，如温度传感器探头故障时发出声光信号，以提醒用户进行检修。通讯功能防火限流式保护器配有RS485通讯接或4G通讯模块，可将各种用电数据远传到云平台，以提供智慧用电安全监管服务。额定电流40A/63A供电电压220VAC(175-250V)显示方式中文LCD液晶屏短路保护<50US过载保护动作范围:0~100%;延时:0~60s过压保护动作范围:100%~120%;延时: 0~60s欠压保护动作范围:80%~100%;延时: 0~60s线温监测动作范围:0~14℃;延时:0~60s漏电监测动作范围:20~1000mA;延时:0~60s通讯方式1路RS485、Modbus-RTU协议环境温度-10~+55℃环境湿度<95%RH产品尺寸150×95×65 (mm*mm*mm)安装方式标准35mm导轨安装

特别注意：前端是漏电保护器，则零线必须从漏电保护器出线端引至限流保护器。外形尺寸接线说明产品安装于配电箱柜内，运行时会产生较大热量，配电箱柜的门板或两侧必须设置大排量风扇。1506565150mm长* 95mm宽* 65高mm95

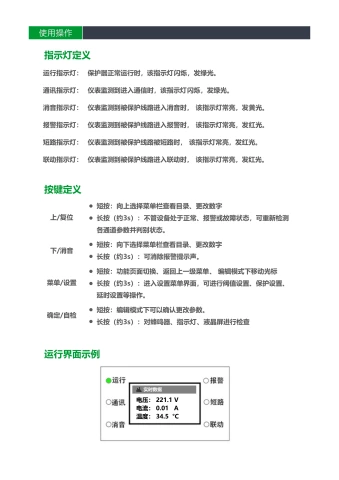

使用操作指示灯定义运行指示灯：保护器正常运行时，该指示灯闪烁，发绿光。通讯指示灯：仪表监测到进入通信时，该指示灯闪烁，发绿光。消音指示灯：仪表监测到被保护线路进入消音时，该指示灯常亮，发黄光。报警指示灯：仪表监测到被保护线路进入报警时，该指示灯常亮，发红光。短路指示灯：仪表监测到被保护线路被短路时，该指示灯常亮，发红光。联动指示灯：仪表监测到被保护线路进入联动时，该指示灯常亮，发红光。按键定义运行界面示例电压： 221.1 V电流： 0.01 A温度： 34.5 °C实时数据实时数据上/复位短按：向上选择菜单栏查看目录、更改数字长按（约3s）：不管设备处于正常、报警或故障状态，可重新检测各通道参数并判别状态。下/消音短按：向下选择菜单栏查看目录、更改数字长按（约3s）：可消除报警提示声。菜单/设置短按：功能页面切换、返回上一级菜单、编辑模式下移动光标长按（约3s）：进入设置菜单界面，可进行阀值设置、保护设置、延时设置等操作。确定/自检短按：编辑模式下可以确认更改参数。长按（约3s）：对蜂鸣器、指示灯、液晶屏进行检查

使用操作参数更改视图

注意事项特别注意保护器的分断保护采用的是非传统机械式开关触点，当电气防火限流式保护器处于限流保护状态时，其输出端仍有电压输出，严禁带电操作其接线端子。如需进行下端检修，请务必断开其上端电源。当由于环境温度过高，或者使用场所散热不良时，电气防火限流式保护器可能由于温度过高而进行限流保护，此时需要等温度降到合适范围，保护器才能工作。因此，请确保使用场合散热通风良好。其他事项漏电互感器为选配器件。线缆温度传感器为选配器件。在选用限流式保护器时，限流式保护器设定的额定电流应该与其前一级断路器的额定电流保持一 致。例如，当限流式保护器输入端断路器的额定电流为32A 时，应将限流式保护器的额定电流设置为32A。为保障限流式保护器的正常使用，严禁将其使用于与其前端断路器的额定电流不匹配的配电线路中。限流式保护器采用导轨安装方式，可以裸机挂墙安装，也可以安装在散热良好的箱体内， 应确保安装场所无滴水、腐蚀性化学气体和沉淀物质，并注意环境温度和通风散热。接线时应按接线图操作，同时为了防止接头处接触电阻过大而导致局部过热，也避免因接触不良而导致保护器工作不正常，应确保保护器相应端子接线拧紧压实。
